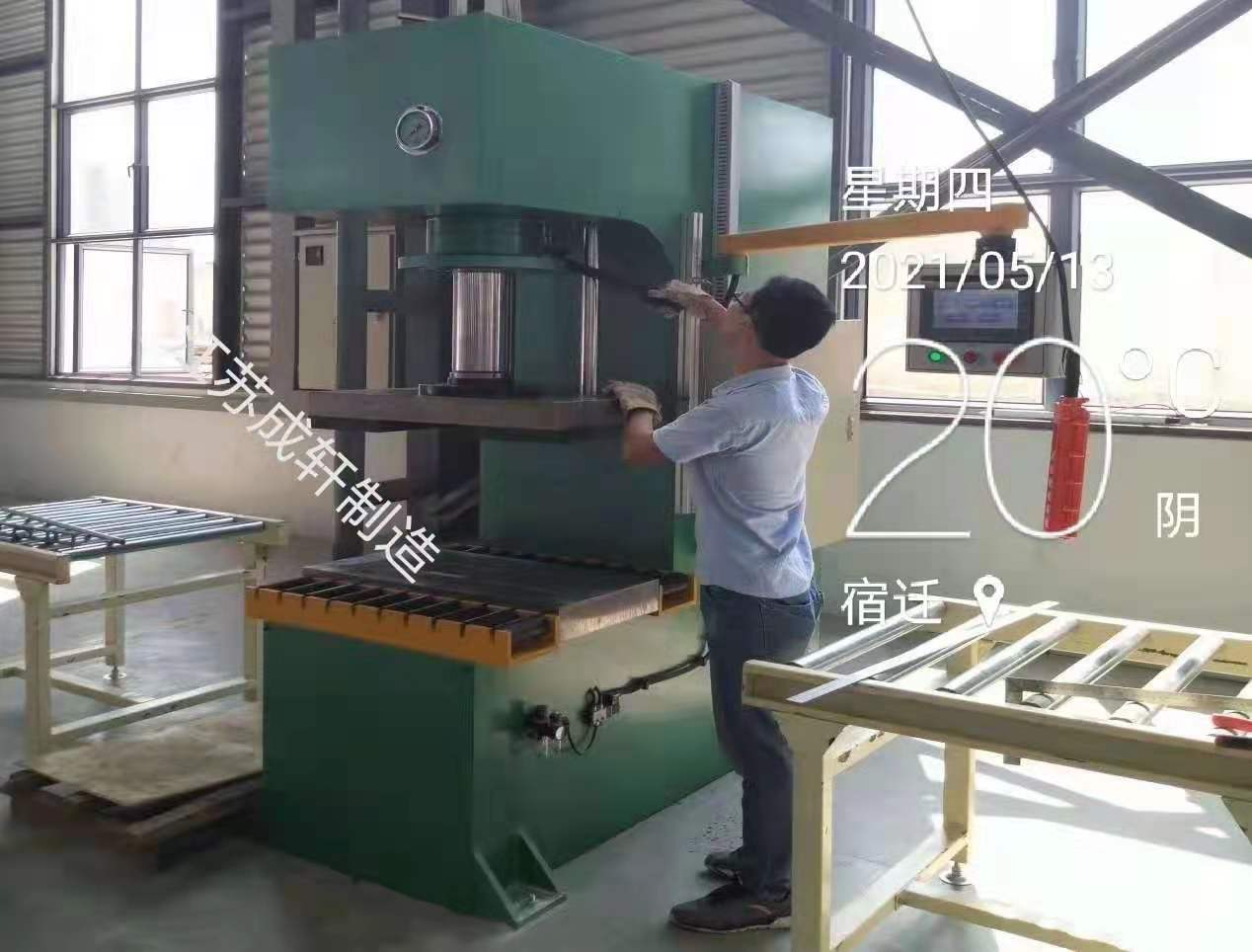

线圈压力整形机

100T/线圈压力整形机

本线圈压力机适用于非晶合金变压器线圈尺寸的整形,对绕制完毕的线圈按设 计要求的尺寸并结合线圈所承受的最大压强设定压机工作参数 。

概述 :本线圈压力机适用于非晶合金变压器线圈尺寸的整形,对绕制完毕的线圈按设 计要求的尺寸并结合线圈所承受的最大压强设定压机工作参数 。

压线圈示意 :



主要技术参数
Main technical parameters

序号 serial number 项目 Project 单位 Unit 数值
numerical
value
1 公称压力 Nominal pressure KN 1000
2 液体最大工作压力
Liquid maximum working pressure
Mpa 26
3 滑块下行速度 Sliding speed of slide block Mm 385
4 滑块下平面距工作台最大距离 Under the slide
plane from the workbench maximum distance
Mm 800
5 骨块最大行程 Max stroke of slide block Mm 500
6 骨块上行速度 Sliding block up speed mm/s 25
7 滑块下行速度 Sliding speed of slide block mm/s 45

8
工作台尺可 Bed
dimension
前后 Before and after
Mm
695
左右 Right and left 800
9 工作台离地面高度 Table from the ground level Mm 715
10 电机功率 Power of motor Kw 11

11
机床外形尺寸
Machine tool shape
dimension
前后 Before and after
Mm
1690
左右 Right and left 1000
地面上高度     Height on the ground 2700
12 重量 weight T ≥6
